Отопительные трубные котлы НИИСТУ-5 предназначены для установки в системы водяного отопления и горячего водоснабжения различных зданий и сооружений, площадью до 5000 кв.м. Котлы НИИСТУ применяется в системах с принудительной циркуляцией теплоносителя со статическим давлением в системе до 7 кг/см² и максимальной температурой теплоносителя до 115 °С.
Теплообменник котла состоит из трубных секций. Секции, в свою очередь, состоят из верхнего и нижнего коллекторов и экранных труб. По своей конструкции агрегат является стальным водотрубным котлом с открытой топкой. Обмуровка котла выполняется из огнеупорного кирпича, а снаружи обкладывается красным кирпичом. Кирпичная обмуровка выполняется после монтажа и гидравлического испытания котла.
Площадь поверхности нагрева зависит от количества секций. При использовании 4х секций она составляет 25,2 кв.м, при использовании 5 - 32,3 кв.м, 6 секций позволяют увеличить площадь поверхности нагрева до 39,4 кв.м, а 7 секций - до 46,5 кв.м.
Габаритные размеры трубной части - 3140х1400х1900 мм.

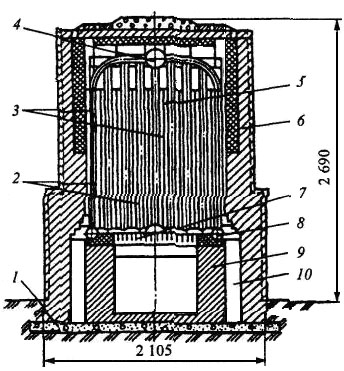

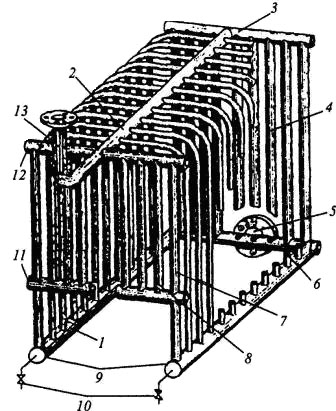

Устройство котла НИИСТУ-5
Технические характеристики
|
Объем отапливаемого помещения |
15000 м3 |
|
Мощность котла |
0,54 МВт (7 секций) |
| КПД | 72 % |
| Температура воды на выходе | 115 С |
| Площадь поверхности нагрева - 4 секций | 25.2 м2 |
| Площадь поверхности нагрева - 5 секций | 35.3 м2 |
| Площадь поверхности нагрева - 6 секций | 39.4 м2 |
| Площадь поверхности нагрева - 7 секций | 46.5 м2 |
| Габариты трубной части | 3370х1430х2020 мм |
| Габариты с обмуровкой | 3780х2200х2820 мм |
| Масса | 1941 кг |
| Максимальная мощность | 0,5 МВт |
| КПД | 72 % |
| Диаметр дымохода | по запросу |
| Длина | 3140 мм |
| Ширина | 1400 мм |
| Высота | 1900 мм |
| Масса | 1200 кг |
В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
